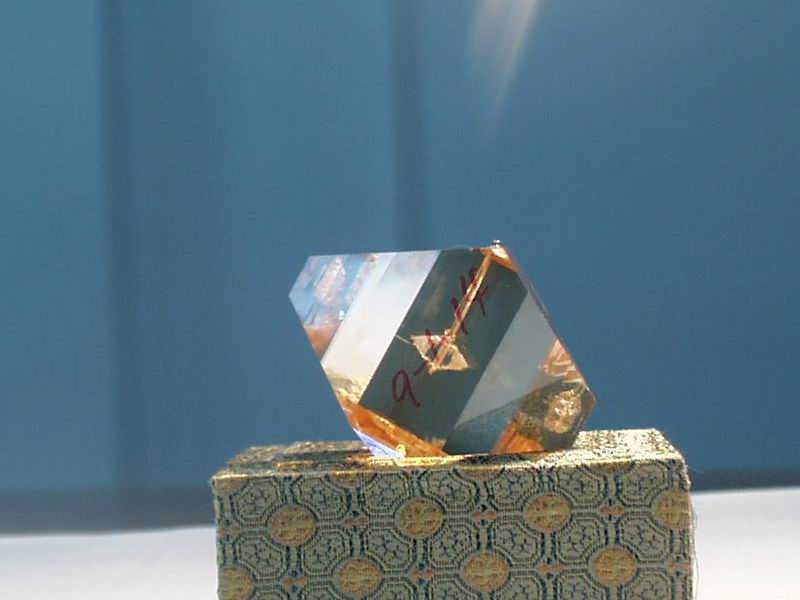

非線形KTP結晶
下記にKTP結晶のスタンダード仕様をまとめました。ご参照ください。
特注も取り扱います。
|
| 通光面寸法
Width×Height |
1×1～10×10mm |
| 通光方向厚さ
Length |
0.05～20mm |
| 位相整合角度
Phase Matching Angle |
Typical θ=90°：φ=23.5°for SHG 1064nm |
| 位相整合形式
Phase Matching Type |
Type Ⅱ |
| 標準コート
Typical Coating |
A） S1&S2： AR @ 1064nm, R＜0.1％
AR @ 532nm, R＜0.25％
B） S1 ： HR @1064nm, R＞99.8％
HT @808nm, T＞5％
S2 ： AR@1064nm, R＜0.1％
AR @532nm, R＜0.25％
|
KTP波面透過特性（コート無し
基本仕様:
| 角度公差
Angle Tolerance |
Δθ＜±0.5゜; Δφ＜±0.5゜ |
|
平行度
Parallelism |
＜20 arc seconds |
| 寸法公差
Dimension Tolerance |
（W±0.1mm）×（H±0.1mm）×（L＋0.2mm/-0.1mm） |
|
垂直度
Perpendicularity |
＜5 arc minutes |
| 基板面精度
Flatness |
＜λ/8@633nm |
|
過波面精度
Wavefront Distortion |
＜λ/8@633nm |
| 表面品質
Scratch/Dig Code |
better than 10/5 Scratch/dig per MIL-O-13830A |
|
有効面
Clear Aperture |
＞90％ central area |
構造および物理的特性 :
| 結晶構造
Crystal Structure |
斜方晶系点群ｍ㎡
Orthorhombic , point group ｍ㎡ |
|
色
Color |
色無し |
| セルパラメーター
Cell Parameters |
a=6.404Å, b=10.616Å,c=12.814Å,Z=8 |
|
潮解性の感受性
Hygroscopic Susceptibility |
無し |
| 融点
Melting Point |
1172℃ 分解融解
incongruent |
|
比熱
Specific Heat |
0.1643 cal/g.℃ |
| キュリー点
Curie Point |
936℃ |
|
熱伝導性
Thermal Conductivity |
0.13W/cm/゜K |
| モース硬度
Mohs Hardness |
～5.0 |
|
電気伝導性
Electrical Conductivity |
3.5×10-8 s/cm(c-軸, 22℃, 1KHz) |
| 密度
Density |
3.01g/cm3 |
|
|
|
光学特性:
| 透過帯域
Transmitting Range |
350nm～45000nm |
| 吸収率
Absorption Coefficients |
α＜1％ / cm @ 1.064μm and 0.532μm |
| 位相整合可能出力域
Phase-Matchable Range |
492～1700nｍ |
| 電気光学係数
Eletro-Optic Coefficients |
|
低周波数
Low frequency（pm/V） |
高周波数
High frequency（pm/V） |
| r13
r23
r33
r51
r42 |
9.5
15.7
36.3
7.3
9.3 |
8.8
13.8
35.0
6.9
8.8 |
| 屈折率
Refractive Indices |
波長
Wavelength |
nx |
ny |
nz |
| 1064nm |
1.7377 |
1.7453 |
1.8297 |
| 532nm |
1.7780 |
1.7886 |
1.8887 |
| 熱光学係数
Therm-Optic Coefficients |
dnx/dT=1.1×10-5/℃
dny/dT=1.3×10-5/℃
dnz/dT=1.3×10-5/℃ |
| 非線形光学係数
Nonlinear
Optical Coefficients |
d31=2.54pm/V, d32=4.35pm/V, d33=16.9pm/V
d24=3.64pm/V, d15=1.91pm/V, at 1.064μｍ
ｄeff (Ⅱ)～(d24 – d15)sin2φsin2θ+ｄ24cos2φ)sinθ |
| 誘電定数
Dielectric Constant |
εeff=13 |
| セルマイヤー分散式（λ：
m）
Sellmeier Equations |
n2x=3.0065+0.03901/(λ2-0.04251)-0.01327λ2
n2y=3.0333+0.04154/(λ2-0.04547)-0.01408λ2
n2z=3.3134+0.05694/(λ2-0.05658)-0.01682λ2 |
|
| SHGでのKTP標準仕様 : |
|
寸法
Size(mm) |
θ |
φ |
コート
Coating |
|
|
|
|
S1 |
S2 |
| 3×3×5 |
90° |
23.5° |
AR@1064nm, R＜0.2％
AR@532nm, R＜0.5％ |
AR@1064nm, R＜0.2％
AR@532nm, R＜0.5％ |
| 3×3×5 |
90° |
23.5° |
HR@1064nm, R＞99.8％
AR@532nm, R＜0.5％ |
AR@1064nm, R＜0.2％
AR@532nm, R＜0.5％ |
|
