レーザーダイオード製品 ------>>高パワーアレイL/D(High—power Laser Diode Arrays)(PDF)
1製品写真
2 概要説明 （ Description ）
アレー L/D は高出力パワーができる 。 この製品で 热 マーカー 、空间通 信 、 医療などの 高 輝 度、 長い寿命の 应用 分野に適用です 。
3 標準 特性（ Key Features ）
• 四種出力パワー： CW 20W 、 CW 40W 、 準 CW 60W ， 準 CW 100W ；
• スペクトル幅 <3nm ；
• 高 信頼性 ；
• 高 効率 。
4 応用 范围（ Applications ）
• 固体レーザーの励起光源 Laser Pumping
• 医学 Medical Usage
• 印刷 Printing
5 仕様 （ Specification ）
780-830nm 連続バー
|
型番 |
AB081C20W |
AB081C40W |
|
連続出力 |
20W |
40W |
|
波長範囲 |
780nm-830nm |
780nm-830nm |
|
アレー長さ |
1cm |
1cm |
|
発光元の数量 |
19 |
19 |
|
発光元の寸法 |
100 m m ´ 1 m m |
150 m m ´ 1 m m |
|
発光元間の距離 |
500 m m |
500 m m |
|
スペクトル幅 |
<3nm |
<3nm |
|
波長の温度係数 |
0.3nm/ ° C |
0.3nm/ ° C |
|
広かる角度 （平行 ∥ X 垂直 ⊥ 结平面） |
~8 ° ∥ ´ 40 ° ⊥ |
~8 ° ∥ ´ 40 ° ⊥ |
|
スロープ効率 |
1W/A |
1W/A |
|
変換効率 |
>40% |
>40% |
|
閾値電流 |
5A |
12A |
|
作動電流 |
25A |
52A |
|
作動電圧 |
<2V |
<2V |
920-980nm 連続バー
|
型番 |
AB098C20W |
|
連続出力 |
20W |
|
波長範囲 |
920nm-980nm |
|
アレー長さ |
1cm |
|
発光元の数量 |
19 |
|
発光元の寸法 |
100 m m ´ 1 m m |
|
発光元間の距離 |
500 m m |
|
スペクトル幅 |
<3nm |
|
波長の温度係数 |
0.3nm/ ° C |
|
広かる角度 （平行 ∥ X 垂直 ⊥ 结平面） |
~8 °´ 40 ° |
|
スロープ効率 |
>0.8W/A |
|
変換効率 |
>30% |
|
閾値電流 |
~10A |
|
作動電流 |
30A |
|
作動電圧 |
<2V |
780-830nm 準連続バー
|
型番 |
AB081Q60W |
AB081Q100W |
|
準連続出力 |
60W |
100W |
|
波長範囲 |
780nm-830nm |
780nm-830nm |
|
アレー長さ |
1cm |
1cm |
|
発光元の数量 |
100 |
100 |
|
発光元の寸法 |
80 m m ´ 1 m m |
80 m m ´ 1 m m |
|
発光元間の距離 |
100 m m |
100 m m |
|
スペクトル幅 |
<3nm |
<3nm |
|
波長の温度係数 |
0.3nm/ ° C |
0.3nm/ ° C |
|
広かる角度 （平行 ∥ X 垂直 ⊥ 结平面） |
~8 °´ 40 ° |
~8 °´ 40 ° |
|
スロープ効率 |
1W/A |
1W/A |
|
変換効率 |
>40% |
>40% |
|
閾値電流 |
15A |
25A |
|
作動電流 |
75A |
125A |
|
作動電圧 |
<2V |
<2V |
920-980nm 準連続バー
|
型番 |
AB098Q60W |
|
準連続出力 |
60W |
|
波長範囲 |
920nm-980nm |
|
アレー長さ |
1cm |
|
発光元の数量 |
100 |
|
発光元の寸法 |
80 m m ´ 1 m m |
|
発光元間の距離 |
100 m m |
|
スペクトル幅 |
<3nm |
|
波長の温度係数 |
0.3nm/ ° C |
|
広かる角度 （平行 ∥ X 垂直 ⊥ 结平面） |
~8 °´ 40 ° |
|
スロープ効率 |
0.8W/A |
|
変換効率 |
>30% |
|
閾値電流 |
~15A |
|
作動電流 |
75A |
|
作動電圧 |
<2V |
外形 図 （ Mechanical Dimensions ）
実装外形図

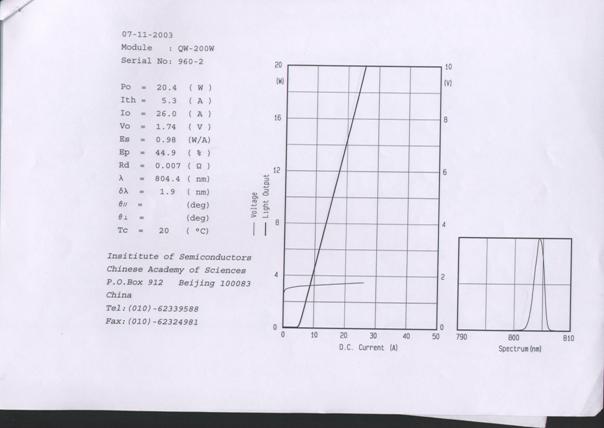

6 性能曲线（ Typical Performance ）
7. 安全 ための 说明（ Safety Information ）
• レーザー光線は人間に危険です ， 特に目に注意して , レーザー発振中が目を直接 直射 に避けること 。
• 環境 温度 ： － 10 ℃—— 70 ℃。
• 一般的に ，温度 が高いほど ， L/D の寿命が短くなること ， 推薦は TEC で冷却し
またはエアコンを取り付いている部屋に空 冷 L/D の適当な作動温度は 10 ℃—— 30 ℃ に良いと思う
• L/D の 操作 順番は次です ： 電源を ON にして ， L/D を作動させて ， 段々電流を限定値までに上がって ； 作動完了の場合は ， 段々電流を 0 にしてから off にすること 。
• 作動の場合は静電を防止する腕輪を付くこと
• 電流は限定電流値を超えないこと 。
• 推薦する作動環境は 100000 クラスのクリーン . ルームにする
• 電圧の安定化と定電流のドライバーを電源とすること ， サージを避けること 。
• 作動しない場合は L/D モジュールをショ - トすること。 |
