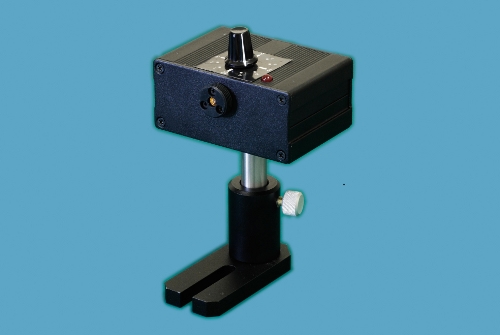

UQDT100-LN型光/電検出器
UQDT100-LN (Photoelectric Detector)

製品のご紹介

UQDT100-LN型光/電検出器は帯域可変のシリコン光/電ダイオード量子検出器である,その原理は光/電ダイオードに光子を吸収してそれによって光子電流を生きることて外部電子回路によると光電圧の信号を出力する。 こ検出器の主な応用は非常に弱い光信号を測量することである。校正されだ検出器で正確的に光の強度1PW/cm2～MAX10mW/cm2を測定することが出来る。便利に使用のためこの検出器の利得を12段に分けられる。直流光の強度に対しての測定の場合は最大の利得107V/Wが出来る、交流光の強度に対しての測定の場合は最大の帯域1MHzが出来る。UQDT100-LN型光/電検出器は直流カップリングが採用し、且つこの検出器にDCバイアス回路を付いているため光/電信号中のDC背景を削除することが出来、従いで信号の利得の感度が上がる。この光/電検出器は既に冷原始物理[1]、レーザー分光[2]、光学周波数標準[３]、光学方法で精密の位置測定、角度、表面の均一度、距離の精密測量などによく応用している 尚、光学写真、分析儀器、医学イメージなど方面にも重要な応用を持っている

仕様(Specifications)：

波长范围（Wavelength Range）	400~1100nm
最大入力光パワ-（Max. Incident Light Power）	2mW
周波数範囲（Frequency Range）	0~1MHz
立ち上がり时间(Rise Time)	1µs
暗電流噪声(Dark State Noise Level)	-90dBm
直流出力バイアス（DC Output Bias Voltage）	-12~+12V
電源電圧(Supply Voltage)	15V
受光面积（Detector Size）	1.6mm2
最大利得（Max. Gain）	5x107V/W
入力方式（Optical Input）	自由空间（Free-Space）
出力端子（Output Connector）	BNC
出力インピーダンス( Output Impedance)	50Ω
出力カップリング(Output Coupling)	直流可调（DC Alterable）
検出器の寸法（Device Dimensions）	75x50x35mm
働く温度（Operating Temperature）	10~50°C

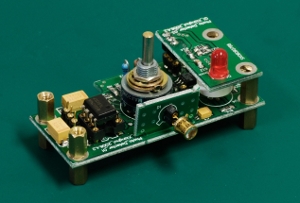

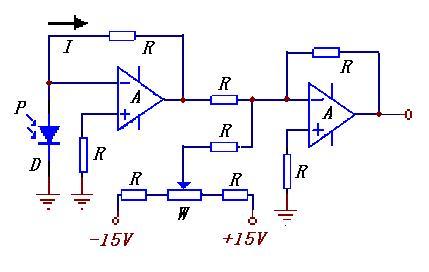

Production Introduction Circuit for UQDT100

Product Introduction

UQDT100-LN photoelectric detector is a device based on silicon photodiodes, of which the gain and bandwidth are adjustable. The photodiodes of the detector operate by absorption of photons and generate a flow of current in an external circuit, which converts the current into voltage for applications. The detector can be used to detect extremely weak change of the irradiated light, and can be calibrated for accurate measurements from intensities below 1pW/cm2 to intensities above 10mW/cm2. For convenient, the gain of detector is designed to be adjustable. The maximum gain for DC light signal is 107V/W while the maximum bandwidth for AC light signal is 1MHz. UQDT100-LN detector detects the light in DC coupling mode, the high sensitivity of gain is implemented by using a DC bias circuit to eliminate DC background of detected light signal. The detectors are utilized in such diverse applications as cold atom physics^[1], laser spectroscopy^[2], optical frequency standards^[3], optical position sensors, beam alignment, laser range finders, and medical imaging instruments.

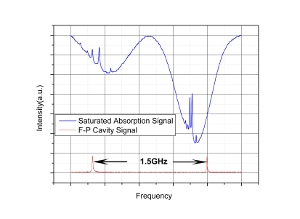

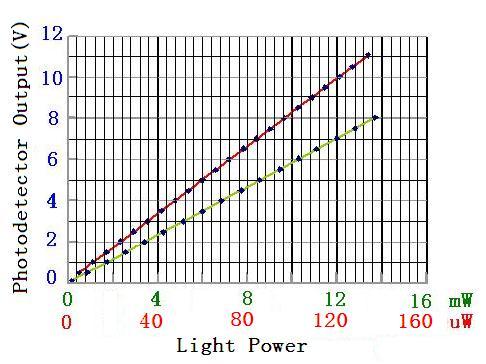

Output voltage vs input light power	Spectrum of Rubidium detected by UQDT100

[1] Lin Xia, Xu Xu, Rui Guo, Fan Yang, Wei Xiong, Juntao Li, Qianli Ma, Xiaoji Zhou, Hong Guo, and Xuzong Chen, Phys. Rev. A 77, 043622 (2008)
[2] Yimin Li, Xuzong Chen, Jianhua Gan, Wangxi Ji, Jingshan Hua, Donghai Yang, Yiqiu Wang，Chin.Phys.Lett., Vol.13,No.6,424(1996)
[3] X.Z. Chen, K. Zhang, J. Zang, Y. Akimoto, T. Kasahara, K. Sakamoto, H. Inaba, Proceedings of SPIE, Vol 3547, 194-202 (1998)
